钛酸钾晶的实用特征，可以分为7类，下面就和南通奥新电子有限公司人员一起来看看吧。

  1.具有优良的显微增强和填充能力:
由于钛酸钾晶须尺寸细微,其长度仅相当于玻璃纤维的直径,长径比也合适,作为超微精密增强材料有显著的效果。它可以与无填充的树脂进行同样的成型操作,使精小复杂部件的超薄壁和极狭小的部位(20μm)也能得到均匀的填充。

  2.优异的耐磨损及摩擦滑动性能:
用钛酸钾晶须增强的复合材料本身具有优异的耐磨损及摩擦滑动性能。据美国航天局(NASA)实验确认:使用钛酸钾晶须的复合材料作汽车刹车片和离合器的衬片使用时,其摩擦性能维持到350℃以上也十分稳定。而一般用的石棉系的摩擦材料在200℃以下就发生衰退现象,而且二者相比前者比后者摩擦力要提高50%,磨损量却减少32%。实践证明:只要与适当的滑动附加剂相配合,就可以设计出无需用润滑剂而具有良好滑润性及耐磨损的复合材料,而且使对磨材料不被磨损。

  3.优良的表面平滑性及高的尺寸精度和稳定性:
用钛酸钾晶须精细增强的工程塑料制品可以得到极高的尺寸精度和光洁的平滑表面。其光洁平滑度可与未填充的工程塑料制品相比拟,远远超过碳纤和玻纤增强材料制品。经钛酸钾晶须填充以后的复合材料,线膨胀系数及成型收缩率大大减小,使成形部件受热和冷却时都能保持足够的尺寸稳定性。

  4.成型性能好,对加工设备和模具磨损小:

  因钛酸钾晶须的硬度比碳纤和玻纤的硬度小,因而对成型加工设备和模具磨损小。再加上用钛酸钾晶须增强的复合材料成型流动性好,接近于无填充物的树脂。其优良的流动性和精细的增强性配合,可以作到:即使用Φ100μm以下的针型浇口作的极小量部件及20μm的超薄壁部件也均可成型。


  5.增强复合材料再生循环使用性能好:

  由钛酸钾晶须增强的塑料复合材料具有良好重复使用能力。表3 示出了使用挤出机混炼增强工程塑料时,在粒化前、后及注射成型后钛酸钾晶须和玻璃纤维长度的保持率。可以看出:因钛酸钾晶须本身尺寸小,注射成型后其纤维长度没有大的变化。


  6.良好的电性能:

  钛酸钾晶须比电阻在室温高达3.3x1015Ωcm,介电常数ε:3.5-3.7, Tanδ:6-9%,可用作绝缘和包覆电线,代替云母作耐热密封垫、电绝缘纸使用等。近来,采用还原法和包覆导电层法还可制备成各种比电阻值的导电性钛酸钾晶须,这种晶须电性能稳定,可按需求设计适当的电阻值,制作各种导电塑料和防静电塑料。


  7.优异的耐热、隔热性能和红外波长范围内的反射性能:

  钛酸钾晶须的热传导率低,红外线透过率很小:在波长0.9~2.4μm范围,厚0.25毫米,透过率仅为8.4%。是很好的隔热、耐火材料和节能炉衬材料。

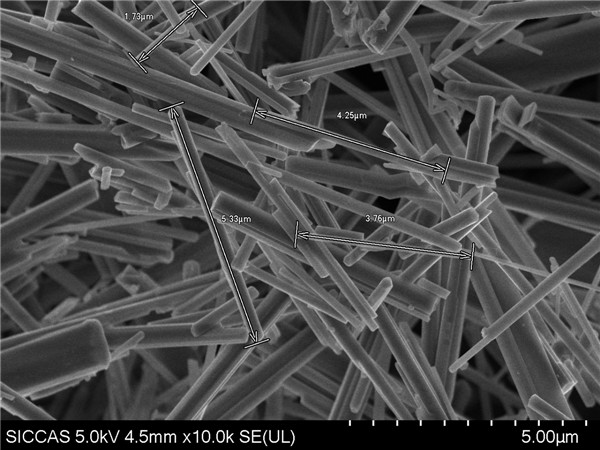

  钛酸钾晶须性能表特 征数 值化 学 式K2Ti6O13(六钛酸钾)外 观白色粉体状扫描电镜形貌针状晶体尺 寸平均直径 0.2~0.6μm平均长度 10 ~ 20μm耐热温度1200℃(在空气中)熔 点高于1300℃堆积密度约 0.3 g/cm3真密度约3.3 g/cm3莫氏硬度4拉伸强度7000MPa (计算值)弹性模量280GPa (计算值)比电阻3.3×1015Ωcm水分含量 0.5%PH 值7~9(分散在水中)红外反射性能优异摩擦性能良好隔热性能良好
