| 新闻资讯 |
| |
分析钾长石在各方面的应用 |
|
|

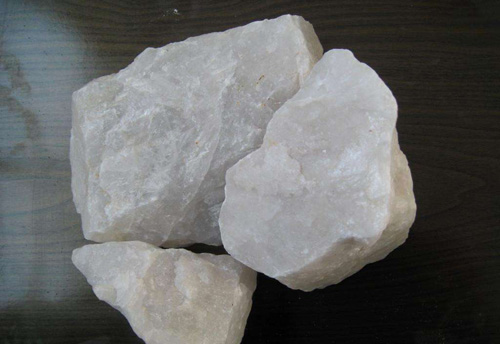

钾长石在陶瓷工业中的用量约占钾长石总用量的30％[25]o钾长石在陶瓷三成分(即粘土、石英、长石)坯料体系中，除可供给al203和sio2外，还可提供碱金属氧化物，既是瘠性原料，又是溶剂性原料。作为瘠性原料，具有降低粘土或坯体的可塑性和粘结性，减少坯体干燥与烧成的收缩变形，改善干燥性能和缩短干燥时间等效果。
在釉料中，钾长石是形成玻璃相的主要成分。钾长石作为陶瓷坯料中的溶剂组分，主要作用有 ：①钾长石在1 130"c开始熔融，熔融间隔时间长，熔融粘度高，形成粘稠的熔体相，能降低坯体的熔化温度，有利于成瓷和降低烧成温度。②钾长石熔体能溶解部分高岭土分解产物和石英颗粒。液相中的al2o3和sio2相互作用，促使莫来石晶体的成核和生长，赋予坯体以机械强度和化学稳定性。⑨钾长石熔体填充于晶粒之间，有助于坯体致密和减少孔隙。钾长石熔体冷却后构成瓷的玻璃基质，可改善透明度，并有助于提高坯体的机械强度和电气性能。④钾长石的组成中包含有瓷坯中的主要氧化物sio2、al2o3、cao、mgo、fe203、tio2、k2o和na20等，因此作为主要原料代替纯碱、叶腊石、工业氧化铝等工业原料，降低了生产成本。
陶瓷工业近年来发展迅猛，技术陶瓷在日常生活、航天技术、尖端武器、光学领域等方面应用前景广阔。随着技术陶瓷的发展必将影响传统陶瓷的统治地位，引起传统陶瓷的技术变革，对钾长石提出更高的要求，因此加快钾长石的应用研究势在必行。①在选矿方面，钾长石原料满足陶瓷工业利用钾长石的技术指标(表2)[37]0②天然钾长石含有k2o、na20、sio2、a12o3、fe2o3等多种氧化物，化学成分不稳定，而技术陶瓷对原料化学组成要求严格，因此采用的原料多为化工原料和人工合成原料。钾长石的化学稳定性成为阻碍钾长石在技术陶瓷领域发展的主要障碍。③传统陶瓷一般要求钾长石块度不超过8 mm，而技术陶瓷其组成颗粒的粒径在0．05"~40gm这一范围，并且要求颗粒尺寸均匀[521 0因此研究钾长石在粉体范围内的颗粒度、颗粒形状、颗粒分布、比表面积等特性，能突破传统陶瓷的局，拓宽其在陶瓷工业的应用领域。钾长石的粉碎分离技术发展的重点将是超细粉碎和精细分级技术。钾长石矿物研究工作的深入必将推动陶瓷工业的发展 | |
|
| 产品列表 |
|
|
| 联系我们 |
地址: |
江苏省海安高新区奥新路16号 |
电话: |
0513-88924908 |
传真: |
0513-88924809 |
手机: |
13901478100 |
邮箱: |
xyj@auxintitanates.com |
邮箱: |
13901478100@126.com |
|
|
|
苏公网安备 32062102000194号
